主要由筛箱、激振器、悬挂（或支承）装置及电动机等组成。电动机经三角皮带，带动激振器主轴回转，由于激振器上不平衡重物的离心惯性力作用，使筛箱获振动。改变激振器偏心重，可获得不同振幅。

1、由于筛箱振动强烈，减少了物料堵塞筛孔的现象，使筛子具有较高的筛分效率和生产率。

2、构造简单、拆换筛面方便。

3、筛分每吨物料所消耗的电能少。

概述

ZS型超声振动筛是将220V、50Hz或110V、60Hz电能转化为18KHz的高频电能，输入超声换能器，将其变成18KHz机械振动，从而达到高效筛分和清网的目的，使超微细粉筛分成为易事。该系统在传统的振动筛基础上在筛网上引入一个低振幅、高频率的超声振动波（机械波），以改善超微细粉体的筛分性能。特别适合高附加值精细粉体的用户使用。

工作原理

附加在筛网上的超声振动波（机械波），使超微细粉体接受巨大的超声加速度，从而抑制粘附、摩擦、平降、楔入等堵网因素，提高筛分效益和清网效益。

特点

改善低密度粉在重力沉降中的平降（粉末与网口轻接触）、滑移效应，改善高密度金属在网口的滞留或楔入，改善带静电粉体的粘附效应，从而提高筛分效率和筛分质量。用筛分通过率表示，一般情况下比不加超声振动筛增加通过率50%—400% 。

⑴减少或不产生清网时间；
⑵不产生弹跳球等辅助物对粉体的污染；
⑶保持网口尺寸，稳定筛分精度；
⑷分解粘附物质，减少筛上物；
⑸减少筛分次数

旋振筛广泛用于化工、磨料、玻璃、食品、饮料、造纸、矿业、环保等行业，对微粉、细粒物料具有很高的筛分能力，干式、湿式筛分均可 。该机具有以下特点：筛分效率高，堵孔小，并可连续作业，排料口位置可任意改变，全封闭结构无粉尘溢散、使用方便、体积小、重量轻、安装简单、移动容易等。

主要技术参数：

概述

ＺＳ型直排式振动筛分机是在原振动筛分机的功能基础上改进的，它是利用两台 振动电机作为振动源。物料从中间进入投料口，通过筛分，直接从底部中间出料口排出，适用于受安装条件的限制或大批量连续作业。

特点

结构简单、紧凑，维护方便，故障小；

便于调节激振力、振幅、噪音低。

高位作业出料便利，大批量连续生产。

不受占地空间安装条件的限制。

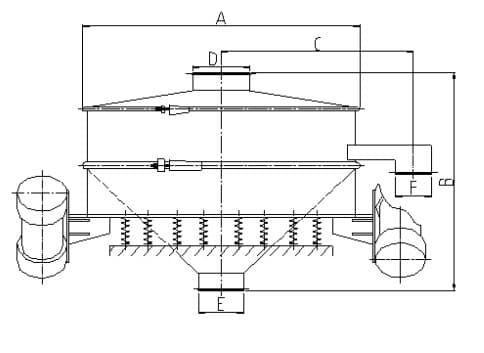

结构尺寸图：

圆振动筛做圆形运动，是一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，圆振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

振动筛结构：

主要由筛箱、激振器、悬挂（或支承）装置及电动机等组成。电动机经三角皮带，带动激振器主轴回转，由于激振器上不平衡重物的离心惯性力作用，使筛箱获振动。改变激振器偏心重，可获得不同振幅。

振动筛的主要优点：

1、由于筛箱振动强烈，减少了物料堵塞筛孔的现象，使筛子具有较高的筛分效率和生产率。
2、构造简单、拆换筛面方便。
3、筛分每吨物料所消耗的电能少。

ZXS系列直线振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。

使用范围

对粉状、颗粒状物料的筛选和分级，广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业．

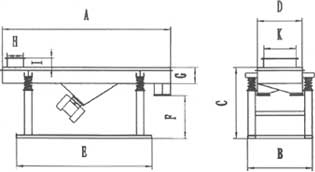

外形图：

DZSF系列直线振动筛主要用于磨料、建材、化工、医药、冶金、树脂粉、陶瓷原料等行业的细颗料，细、微粉物料的筛分。

选型及定货时请注明网孔尺寸、处理量、物料名称、入料粒度分布情况。

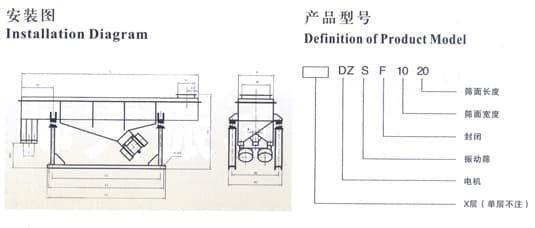

安装图

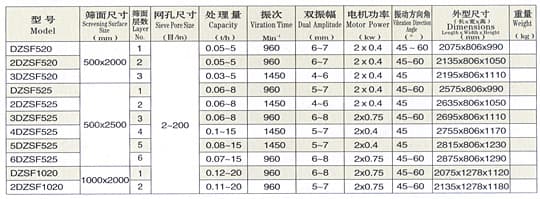

技术性能及参数

应用范围

YA系列圆振动筛可供选煤、选矿、建材、电力、化工等部门作物料干式分级使用，分单层和双层。

结构特点

YA系列圆振动筛引进国外技术制造，具有结构先进、坚固耐用、噪音低、维修方便等特点。

适用范围

该振动筛是在车内外先进筛机技术的基础上研制成的新型机种，分为单层和双层，可供选矿、选煤、电力、建材等部门对中等粒度物料进行分级。

结构特点

YK系列圆振动筛振动强度高，生产能力大、筛分效率高，采用电机直接带动振幅可调的偏心块结构的振动器、结构简单、维修方便及使用寿命长等特点。

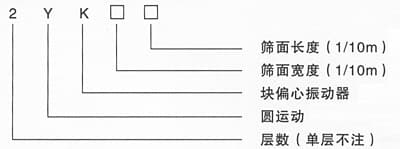

产品型号

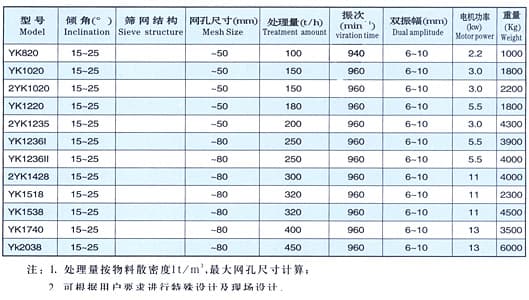

主要技术参数

DYZS直线振动筛是利用两台普通电机作驱动，带动弹联激振器作反方向自同步直线振动，筛面倾角一般为15。。激振器采用偏心块设计，具有使用寿命长、噪音低、筛分能力大等特点，适用于原煤、选矿、焦炭及其它粉、粒、块状物料的冷筛分作业。

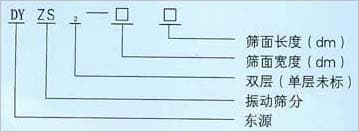

直线振动筛型号说明：

简介

SZF系列直线振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。

使用范围

对粉状、颗粒状物料的筛选和分级，广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业．

尺寸图

PZS系列水泥筛系国内首创，结构独特新颖，打破传统设计方案，振动力由振动源直接带动筛网，从而使整机减轻重量约1/3，节约动力1/2，是所有振动筛中较先进的产品。该机体积小，效率高、噪音低，运转平稳，维修方便，筛孔为5*5，经久耐用。

技术参数

产品标准：
QJ/AKJ02.08-89自定中心振动筛和QJ/AKJ02.09-89自定中心振动筛。

用途及特点：

SZZ型自定中心振动筛运动轨迹为圆，全系列共有十种规格，可供煤炭、冶金、建材、化工等部门，对中小粒度的物料进行干式分级。筛机结构简单，坚固可靠，维修方便，效率高。

选用须知：

筛机分单层和双层，除了SZZ1800×3600振动筛外都为吊式。
筛网结构有编织网和冲孔筛板。
电动机可安装在左侧或右侧，无特殊要求按安装图安装。
电动机额定电压为380V，可选用防爆电机或不同额定电压的电机，如选用请在订货时注明。
基础螺栓全部由用户自备。

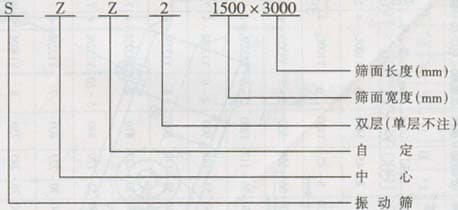

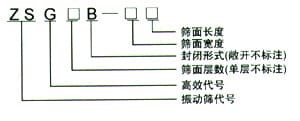

产品型号表示法示例

ZSG系列振动筛工作时,两电机自同步反旋转产生纵向激振力迫使筛体带动筛板作纵向振动而完成筛分作业,主要用于间歇工作条件下或小料量的筛分作业:

它主要由 1、吸尘罩 2、振动电机 3、筛体 4、橡胶弹簧 5、料斗 6、底托等部分组成。

用途及特点:

ZSG系列直线振动筛是一种新型、高效的筛分设备，主要用于冶金矿山、煤炭、建材、建材、电力、化工等行业， 该机采用新型节能振动电机或激振 器作振动源，橡胶弹簧支撑并隔振，具有处理量大、筛分效率高、筛网更换方便、安装及维修简单等优点。

工作原理及结构特点:

ZSG系列直线振动筛是利用振动电机或普通电机拖动激振器，使筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。

ZSG系列直线振动筛由振动源、筛体 、筛网、减振装置和底托拖组成，筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。

用途和特点：

1、用途：

ZSGB系列高效重型振动筛是一种新型的筛分设备，它广泛使用于矿山、冶金、煤碳、电力、建材、耐火材料等行业，对大块物料及中、小颗粒状物料的分级作业。

2、特点：

ZSGB系列高效重型振动筛筛面倾斜安装，与其他同类产品相比具有以下特点：

（1）、体积小，筛分能力大；
（2）、重量轻，便于安装和工艺布置；
（3）、能耗少，可节约大量能源；
（4）、价格低，备件量及少；
（5）、结构简单，造型美观；
（6）、筛网由小块拼装，更换极为简便。

型号 处理量t/h 配电振动电机 电压 功率KW 振频 双振幅 筛面平米 重量 负荷KN
单层
ZSGB1020 10-20 YZO-20-6 380v 2.0 10 HZ 5-10 mm 2 2300 3500 1.3
ZSGB1224 15-250 YZO-30-6 2.5 2.88 3000 3400 1.72
ZSGB1030 15-250 YZO-30-6 2.5 3 3300 3600 1.8
ZSGB1530 20-350 YZO-50-6 3.7 4.5 5100 5500 2.8
ZSGB1540 25-400 YZO-75-6 5.5 6 6800 7300 3.7
ZSGB1836 25-400 YZO-75-6 5.5 6.48 7200 7600 3.94
ZSGB2040 35-500 YZO-75-6 5.5 8 8000 8500 4.6

ZSGB系列高效重型振动筛由激振装置、筛箱、落料斗、减振装置、底座等部分组成。ZSCG系列高效重型振动筛工作时，由激振器产生的激振力通过筛箱传递到筛箱内的筛面上，因激振器产生动力为纵向力，迫使筛箱带动筛网面做纵向前后位移，在一定条件下，筛网面上的物料因受激振力作用而被向前抛起，落下是小于筛孔的物料则透筛而落到下层，物料在筛网面上的运动轨迹为抛物运动，由于这样周而复始的物料运动，从而完成物料的筛分作业。

一、机器用途

该机可广泛用于大米、面粉、饲料、油脂和食品等加工厂。一般设置在清理工序，用来清除大、中、小和轻杂质；通过配备不同规格的筛孔，能将物料按粒度大小来分级，可得到不同粒度的产品

二、性能特点

TQLZ系列振动筛（又称筛选机）是在借鉴和吸收国外选时技术基础上，综合我国各种振动筛优点设计而成的新产品。

该机具有除杂效率高、性能稳定、运转平稳、能耗低、噪音小、密封性好，装折维修方便等优点。

三、工作原理

TQLZ系列振动筛以振动电机为动力，振动电机产生的高频率、低振幅激振力驱动筛体作往复振动。根据物料颗粒大小的不同，给每层筛面配备不同形状和大小的筛孔，于是对物料进行筛选分离。筛面有冲孔筛板和编织网二种，冲孔筛板有圆孔、长孔和三角形孔等。

YKR、ZKR、2YKR、2ZKR、3YKR振动筛用途及特点：

广泛用于煤炭、水电、矿山、冶金、建材、轻工、交通等部门对各种物料进行干、湿分级、脱水、脱泥、脱介。 ZKR、YKR系列振动筛是于85年吸收引进西德公司技术，并结合我国的实际情况生产的、具有国际先进水平的振动筛。

(1)单、双层圆振动筛激振器在重心上方，人料端运动轨迹为椭圆，椭圆长轴与筛面成锐角，物料流动速度快，避免了物料在人料端堆积；出料端为钝角，减缓物料流动速度，起检查筛分作用，筛面物料近似等厚筛分，处理能力可提高10％。三层圆振动筛激振器位置靠近重心，根据国外先进结构设计。直线振动筛采用先进的双电机自同步技术具有噪音低维护方便等特点。ZKR、YKR系列筛机振幅、频率、筛面倾角均可根据实际情况进行调整。

(2)激振器采用外置式块偏心结构，这样提高了激振力，减轻了激振器重量，从而减小了轴承的负荷，也降低了筛机的动负荷，减小了筛机过共振区时对筛分楼或地基的冲击。

(3)侧板与加强板、横梁、加强梁之间的联接全部采用钢结构用扭剪型高强度螺栓(抗拉应力为900Mpa)比用环槽铆钉(抗拉应力为300Mpa)联接强度高，易更换，同时避免了因铆接不当而将联接螺栓孔挤出微裂纹的现象。

(4)横梁在焊上两端法兰和筛板支承装置以后，进行整体退火，消除了焊接内应力。

(5)筛机支撑采用橡胶弹簧，其与金属弹簧相比，具有使用寿命长、耐腐蚀，过共振区平稳、噪音低、对地基冲击小等优点。　

(6)电机与激振器联接采用挠性联轴器，激振器之间用万向节联接，具有使用寿命长的优点。

(7)YKR、ZKR系列振动筛一百多种规格只有九种规格激振器，激振器通过调整付偏心块的数量，便可以满足不同激振力要求，适应多种规格筛机，因而零部件互换性高，通用性好。

DYDH直线等厚振动筛用于煤炭行业分级、脱水、脱介等筛分作业，是大型选煤厂、是煤厂、烧结厂、选矿厂的首选设备。具有运行平稳可靠、生产能力大、筛分效率高、使用寿命长等特点。

主要特点：

该系列筛面选用不同倾角的折线形式、采用法兰式激振器，由两台电机外拖动作反方向同步运动，使入料端到出料端物料厚度近似相同，各段筛面上物料量与流速比值稳定，料层均衡，筛分效率显著提高，比相同有效面积振动筛处理可提高1-2倍，特别对于中细物料分级效果更为显著。

该振动筛是由筛箱、法兰式激振器、隔振系统、传动系统等组成。筛网为不锈钢和普通丝编织筛网。

ZSK型系列块偏心直线振动筛是一种新型高效的通用筛分设备，其筛箱运动轨迹近似为直线。该系列筛机集中体现了双轴直线振动筛的绝大部分优点，具有当今最广泛的适用范围和应用前景。

特点

由于结构上的充分优化，该系列筛机与其它各种直线振动筛相比，具有以下显著特点：
采用两组块偏心激振器作为振动源，不仅使激振器偏心质量单重激振力增大、一定程
度上降低了无效参振重量，而且激振力可随机调控，便于大型化和模块化设计；

激振器与筛箱通过高强螺栓连接，克服了铆焊不可拆连接的诸多固有弊端，不仅使筛机的整体强度和刚度提高，而且有利于振动体—筛箱的动态平衡和运行稳定。

激振器采用十字轴万向节传动轴或轮胎联轴器等柔性联接，实现双轴自同步运转，筛机运行平稳可靠；

筛机筛分效率更高、处理量更大、使用周期和整机使用寿命更长；

设备维修保养简单方便，整机运行综合效益明显提高。

ZSK型系列块偏心直线振动筛配用不同类型及规格的筛板，可用于各行业、不同工艺系统中物料的脱水、脱泥、脱介及干、湿式分级作业。

1、用途：

XBZS系列弹臂振动筛是一种新型的筛分设备，它广泛应用用于矿山、煤炭、电力、冶金、建材、耐火等各行各业对大物料及中、小颗粒状物料的分级作业。

2、特点

XBZS系列弹臂振动筛面倾斜安装，角度在20o-35o之间，与其它同类型产品相比具在下列特点：
（1）倾角大，体积小，筛分能力大。
（2）重量轻，便于安装及工艺布置。
（3）能耖少，可节约大量能源。
（4）价格低，备件量极少。
（5）结构简单，造型美观。
（6）筛网的筛分效率比一般的筛网高出30%－40%，具有自清理功能

XBZS系列弹臂振动筛技术参数表

电机式

型号
筛面面积 筛面倾角 给料粒度 筛孔尺寸 处理量 振频 双振幅 配用电机
m2 度 mm mm t/h Hz mm 型号 功率Kw 电压V
XBZS-0918 1.62 10 <150 3
5
10
15
20
25
50 15-160 16 6-9 YZO-20-6 2*2.0 380
XBZS-1020 2 15 15-200 YZO-20-6 2*2.0
XBZS-1224 2.88 10 25-300 YZO-30-6 2*2.5
XBZS-1030 3 15 35-360 YZO-30-6 2*2.5
XBZS-1230 3.6 15 40-400 YZO-50-6 2*3.7
XBZS-1530 4.5 15 45-460 YZO-50-6 2*3.7

激振器式

型号
筛面面积 筛面倾角 给料粒度 筛孔尺寸 处理量 振频 双振幅 激振器 配用电机
m2 度 mm mm t/h Hz mm 型号 功率Kw 电压V
XBZS-1536 5.4 15 <200 3
5
10
15
20
25
50 50-360 12 8-12 JZ-75-6 Y160M1-8 2×4.0 380
XBZS-1540 6 15 50-400 JZ-75-6 Y160M1-8 2×4.0
XBZS-1836 6.48 15 60-460 JZ-100-6 Y160M2-8 2×5.5
XBZS-1550 7.5 15 70-400 JZ-100-6 Y160M2-8 2×5.5
XBZS-1848 8.64 15 80-500 JZ-130-6 Y160M2-8 2×5.5
XBZS-2040 8 15 80-560 JZ-130-6 Y160M2-8 2×5.5
XBZS-2050 10 15 90-600 JZ-160-6 Y160L-8 2×7.5

工作原理及适用范围

工作原理 本筛机为双振动电机驱动，当两台电机作同步反向旋转时，其偏心块所产生的振动力在平行于电机轴线的方向相互抵消，在垂直与电机轴线的方向叠为一合力，因此筛体的运动轨迹为一直线。
由于两电机轴相对筛面在垂直方向有一倾角，在振动力和物体自重力的联合作用下，筛面上的物料做跳跃式运动，从而达到筛选和分级的目的。

本筛机适用于冶金、矿山、煤炭、建材等行业物料的筛分，入料颗粒尺寸一般小于150mm。

结构及特点

筛体结构 筛体各部均为轧制钢板及型材焊接接而成（部分组件为高强度螺栓联接），整体刚度好，牢固可靠。

为金属丝偏织方孔筛网或钢板网、焊接网，也可按用户要求采用其他类型筛网。筛体（振动部分）由弹簧支承于下座架上，隔振效果较好。

本机一般为座式，根据需要也可改为吊挂式。

TS系列多层直线振动筛，是利用振动电机激振的原理，在其作用下，支撑在四个压缩弹簧上的筛体产生连续的直线振动力，因而使给入物料在筛面上做连续的抛射运动。在与筛面相遇的过程中，使小于筛孔的物料透过筛面，从而达到分级的目的。

主要用途

化工、冶金、磨料和磨具原料、建材、医药、塑料、粮食加工、化肥等行业中干式粉状或粒状物料的筛分。

特点

筛分精度高、结构简单、维修方便、耗能低、噪音小、密封性好、减少粉尘污染、筛网寿命长。

ZKX系列振动筛为直线运动，适用于选矿、选煤、电力等工业部门，对中细粒度物料进行干湿式筛分、脱水。结构先进，坚固耐用，振动噪声小。

技术参数：

SYC超声波振动筛分机。使用自己设计的CVS-2型智能振动超声控制器，改变了单一频率带来不适应性和不可调性，真正实现超声波与振动筛的有机结合，性能上达到和超过国际同类产品的水平。解决强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题，具有优越的性能！在超声波振动筛的性能上实现大的突破。

特长：

在达到高精度、高网目筛分的同时，控制较窄的粒度范围。
可单层与多层使用，一套智能超声波发生器同时使用三个换能器。
彻底的筛网自洁功能：大于500目筛分，无网孔堵塞，无筛分效率衰减。
真正解决强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题。
保证所处理物料的特性不变。
筛分精度可提高1—70%，产量可提高0.5-10倍。

特殊说明：

除拥有SY系列三次元振动筛分*过滤机同等规格外，另有多种特殊设计形式，特殊物料的筛分，SYC系列超声波振动筛有不同的特殊设计，尤其是智能振动超声控制器的针对性设计、懒性气体保护下筛分的设备结构等。

已应用：400目、500目、600目筛分碳化硅、合金粉末、钼粉、不锈钢粉、钨粉、镍粉、钴粉、粉末涂料、石英粉、丁米酮粉、麦芽粉、病毒唑、咖啡粉、电磁粉、负极材料、激光粉。

本系列振动筛为单轴振动筛,用于物料的分级，也可用于脱泥、脱水、脱介等作业。按安装方式不同，分为吊式与座式两种，结构合理先进，处理量大，结构强度高、刚性好，运转平稳可靠，噪声小维修方便。该设备可在固定场地和流动场地进行作业。在流动场地进行作业时可按用户要求设计成移动式振动筛，为工作场地不固定或需要方便移动的用户提供方便。

双轴椭圆高效振动筛其设计宗旨是：使振动筛总体结构和筛箱运动轨迹更为合理，以达到提高生产率和筛分效率，以及结构简化，拆装方便，工作可靠等目的。

与同类产品比较，主要具有以下优点：

1．采用强迫同步的双轴箱式振动器激振。利用两根轴上偏心块质量的不同，使筛箱作椭圆运动；强迫同步振动方式使筛箱启动、制动和运转十分平稳；箱式振动器保证了拆装方便；振动器重心偏移式安装使筛子总体高度减小。
2．先进的设计理念和现代化的设计手段确保筛箱的运动轨迹更为合理，有利于筛分。
3．振动筛筛面采用双折角，有利于实现等厚筛分
4．振动筛下方合理地配置有二次隔振系统，使传到地基的动负荷非常小。
5．先进而严格的加工制造工艺确保了设计思想的完美体现。

应用范围

双轴椭圆高效振动筛主要用于冶金、矿山、煤炭、化工、建材等行业。适用于烧结矿、焦碳等散体物料的筛分。目前，产品已经系列化，为多家企业采用。主要用户有济钢、攀钢、石钢、包钢、迁安等。

ZKS系列直线振动筛是在消化吸收国外的新技术、新结构的基础上，结合我国的生产发展的实际需要而设计制造的。主要分单层和双层两大系列。筛机主要由筛箱、激振器、支承系统及电机组成。块偏心式激振器通过加减配重板，可在一定范围内调整振幅；采用双电机自同步原理；采用挠性联轴器及轮胎联轴器联接激振器及电机；

采用橡胶弹簧减震；采用扭剪型高强度螺栓联接横梁及侧板；采用尼龙螺母防松等先进技术。

ZKS系列直线振动筛具有：结构先进、强度高、适应性强、使用寿命长，运转可靠、噪音低、维护使用方便等特点。

主要用途

ZKS系列直线振动筛适用于煤炭、选矿、化工、建材等不同行业的需要，广泛应用于物料的脱水、脱泥、脱介作业以及产品的最终分级作业

TGSF系列悬臂振动筛是利用分层给煤原理结合冶金行业特点设计而成，具有高效、低耗、低噪音、适应性广等特点。采用了筛孔形状和尺寸在工作时不断变化的原理和筛面与筛箱采用弹性联接及筛面自清理装置，彻底解决了筛子筛孔的颗粒卡死和被潮湿物料粘接的缺陷。该产品能达到在高炉槽下用于烧结矿的筛分时入炉料（筛上物）小于5mm量大于10％的高指标，保证了高炉能吃净料，提高了高炉利用系数，节约了原料，大幅度降低了产品成本，受到了用户好评。该产品规格齐全、品种繁多、广泛使用于钢厂、铁厂的各类物料筛分，还可根据用户要求配置矿筛或焦筛。

产品型号说明：
TCSF-----悬臂振动筛
1r1---------筛体外形尺寸（厘米）
1-----------筛体形式
1-----------筛网形式
说 明： 1）、筛网形式　 a、单层筛网表示：D
b、单层双面筛网表示：D2
c、双层筛网表示：S
2）、筛体形式　 a、下振式表示：Ⅰ
b、侧振式表示：Ⅱ
c、垂直振式表示：Ⅲ
d、异性振筛表示：Y
e、焦筛表示：J
主要规格: （外形尺寸cm）：100╳200；125╳300；150╳300；
125╳160；150╳360；130╳260；80╳133；100╳155；100╳240

BXSF型系列直线振动筛是利用振动电机激振的原理，使物料在筛面上作跳跃式直线运动，以合理匹配的筛网达到筛分的目的。该机适用于含水量百分之七以下，粒度为0.074-20mm的粉状、粒状物料。主要用于磨料、建材、化工、医药、树脂粉、塑料粉粒、云母、陶瓷原料、饲料、原粮、油料及茶叶等物料的筛分。

与电磁振动筛、摇摆筛、圆振动筛相比，本筛机有以下特点：筛分精度高，结构简单，维修更换筛网方便，耗能少，噪音小，可封闭以减少粉尘污染，筛网使用寿命长等。　

此筛机广泛应用于塑料、磨料、医药、化工、食品、冶金、矿山、建材、粮食、化肥、煤炭行业中的颗粒状、粉状物料的筛分和分级.

1.根据物料粒度、透筛概率、生产率等条件确定筛面间距或倾角。
2.该设备筛网部分设计独特巧妙，能够迅速换网，快速张紧.

用途

WQS振动筛是设计开发的新一代实验室自动筛，可广泛应用于制药、冶金、食品、化妆品、粮食等行业的粒子分析，具有操作简便，无旋转部件，电子控制振幅和频率等优点，与传统的手工筛选相比，可大大减轻操作人员的劳动强度，提高劳动效率，是粒子分析行业必备的实验室筛选器。

特点

1. 采用先进的集成电路控制，操作极其简便
2. 筛分量大，筛头下可安装8个分选筛及1个筛分底盘
3. 可调节可再现的振幅，筛头标有刻度数
4. 不需补偿重量
5. 用刻度控制振幅，筛头上可直接读到有效振幅，能可靠地再现筛分条件
6. 无旋转部件
7. 可通过底脚进行高度调节，达到水平，使筛分材料分布均匀
8. 筛分可透视，能观察筛分过程

主要技术参数及规格

使用范围：≤325目
振动频率：3000次/分，6000次/分
振幅选择：0一3mm连续调节
振动方式：精微振动
间断振动
连续振动
仪器重量：20kg
电源：220V，50Hz

QLS系列强力振动筛是一种适合潮湿细粒级难筛物料干法筛分的筛分设备，是目前国内处理难筛物料的大型筛分设备。具有大振幅、大振动强度、较低频率和弹性筛面的工艺特点，使该强力振动筛区别于其他类型的筛分设备。工作过程中始终保持最大的开孔率，从而筛分效率高、处理能力大，筛板更换方便，降低了成本。强力振动筛超大筛面和大处理能力可满足现场的生产需要。筛子的结构采用多段筛面振动而筛箱和机架不参与振动的运动方式，使筛子实现了大型化。

QDG1124轻型高效振动筛架型轻便，可调大倾角筛面，设计巧妙布料器，增加透筛率、开孔率极高的琴弦筛网，为相同有效面积筛子处理量的 4－ 5倍，对大水份煤 (9－ 18%) 进行细粒度 4－ 6毫分级特佳，限下率可达到15%以下。

产品型号参数如下：

结构特点：

GZS系列振动筛是一种优质、快速钻井液必备的固控处理设备，可将泥浆固控含量控制在0.2％以内，确保泥浆性能达到国家标准。广泛用于软、硬质地层和泥浆含沙量大的工况，其具有以下特点：

1、该振动筛以隔爆振动电机为激振源，具有结构简单、运行平稳、使用维修方便，噪音低等特点。
2、该振动筛利用直线振动原理，具有振动性能好，透筛性好，运行速度快，处理能力大等特点。
3、该筛为双层结构，上层筛网网孔较大、下层筛网网孔特细，泥浆经过上层筛网预处理后，再经过二层特细筛筛网过滤，其大大提高了筛分效率，使钻井液的净化质量显著提高。
4、钜形渡槽加分流装置，避免了沉砂、液流分布不均现象，渡槽中循环系统采用倒锥结构，在保证其密封性能的同时，操作更为方便灵活；其升降机构为封闭式结构，可有效保护传动丝杆被腐蚀和损坏。
5、该筛设计采用可调式结构，使筛体能在-5°—+5°范围内方便自由调节倾角，用户可根据泥浆的具体特性来任意调节，这样可大大提高振动筛对各种泥浆的适应性。
6、该筛采用泥浆缓冲、均流装置。筛网采用纵横双向固定结构，这样，就大提高了筛网的使用寿命。
7、该筛采用特制的粘结筛网，其筛网刚性好、抗冲激性和抗疲劳性强，其使用寿命为普通编制筛网使用寿命的5—10倍。

技术参数：

1、GZS I型、GZSⅡ型单联双层振动筛
外形尺寸：2650 X 1600 x 1250
筛分面积：上层：1．7 m2下层2.32 m2
振动电机：2 X 1.5 kw
筛体倾角：—5°—+5°(可调)
振动次数：1430 r/min
2、GZS I型、GZSⅡ型双联双层振动筛
外形尺寸：3400 X 2650 X 1250
筛分面积：2 X 4 m2
振动次数：1430 r／min

S250-2平动椭圆振动筛是目前国内最为先进的振动筛,主要用于钻井液的第一级净化，目前已申报国家专利。该筛采用双电机自同步原理制作，振动轨迹为最适合钻井液筛分的平动椭圆振动轨迹。该筛振动力大，因此排砂速度快、处理量大；采用了参数合理的椭圆振动轨迹，不易糊筛、筛堵、排出的钻屑干燥；采用合理的筛框结构，筛网使用寿命长；筛箱角度可调，以适应不同工况条件要求。激振器采用原装进口防爆电振动器，电路控制系统全部采用进口防爆电器该筛有S250-2单筛、S250-2×2双联振动筛两种结构形式。

一、概述：

JYZ系列冷矿振动筛适用于冶金部门对温度在150℃以下松散的烧结矿料进行分级，该系统采用振动器重心偏移式自同步或强迫同步结构，运动轨迹近似直线，有二次隔振的减振系统，具有传给基础动负荷小，噪声低，处理能力大，筛分效率高等特点。

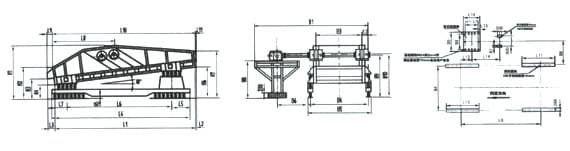

二、JYZ系列冷矿振动筛外形结构图：

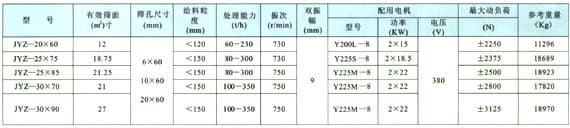

三、JYZ系列冷矿振动筛技术参数表：

用途及特点：

筛面用矩形框架式筛板，通用性强、寿命长、维护检修方便。交易通过胶带联轴器驱动振动器，结构简单，维护方便。采用块偏心单元体振动器，振动器安装在筛帮，受力状况好。采用新型降噪方式，噪声可控制在85分贝左右。产品结构、参数、可靠性及工艺指标具有国内先进水平。

型号说明：

本设备是在国外同类机型的基础上进行消化吸收的产品，广泛适用于粮油加工行业中对谷物的清理。

其主要特点是改变以往清理设备的单一动力形式，集振动筛和平面回转筛的特点为一体，筛面上动力轨迹的变化与筛面上物料的含杂特性形成最佳配合。因此，与平面回转筛相比较，可以利用较小的功率获得较高的清理效果，本系列的三层筛清理效果更好。

主要技术参数表

该系列直线式振动筛适用于中细级物料的分级、脱水和脱泥，广泛用于选矿、建材等部门

特点

分级质量好、效率高、性能可靠
安装空间小、维修方便
防粘性及脱水性强
先进的设计和控制保证该设备更强的向心力
物料能在设备上快速移动，可处理更多的物料

尺寸图

MOP系列倾斜圆振动筛在操作上放置在15°倾斜面，这种设计在筛分运用领域对粗碎的石料式物料来说是非常简单、实用而且经济的，整个振动过程包含一个不平衡的偏心轴和附加的偏心块来保证不同的一次位移产生一个圆的运动轨迹。

特点

结构简单且实用、经济
起动、停止平稳，寿命长
具有15°斜度和重力效果
物料分级质量好、效率高
性能可靠、维修方便

尺寸图
