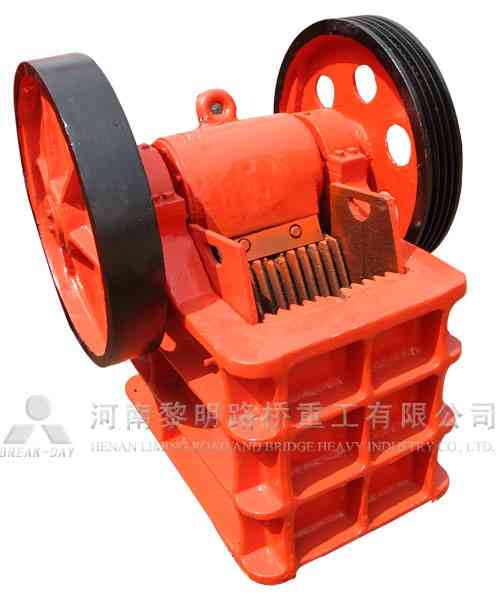

颚式破碎机是利用两颚板对物料的挤压和弯曲作用 ，粗碎或中碎各种硬度物料的破碎机械。 其破碎机构由固定颚板和可动颚板组成，当两颚板靠近时物料即被破碎，当两颚板离开时小于排料口的料块由底部排出。它的破碎动作是间歇进行的。这种破碎机因有结构简单、工作可靠和能破碎坚硬物料等优点而被广泛应用于选矿、建筑材料、硅酸盐和陶瓷等工业部门。

具有圆周摆动、上下振击两种运动，定时控制筛分时间，筛分数据准确、体积小、噪声低、操作维护简便等特点。 该机是煤、矿石、岩石等物料破碎的中破设备 具有破碎比大、产物粒度组成均匀、调节方便、接料方便、一段破碎代替多段破碎、粉尘少等特点。

广泛应用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门，破碎抗压强度不超过320兆帕的各种物料。

本类破碎机适用于粗，中细碎各种岩石和物料，是冶金，建材，化工，矿山，筑路等行业的理想破碎设备〔本类破碎机安装于特制的拖式车架上即成为移动的破碎设备。〕

本类破碎机为动式，主要由机体，偏心轴，动颚，颚板，肘板等零部件组成。电动机经过三角皮带传动偏心轴，使动颚按照一定的轨迹运行，通过高锰钢颚板对破碎腔内的物料进行挤压，剪切，使之破碎幷将其推出腔外。

该系列细碎机采用独特的传动原理。主要体现结构合理、运行稳定可靠、节能、低噪音。适用于不同行业的需要，节能效果非常明显，是目前理想的技改换代产品。

1、建材行业、水泥熟料的细碎，采用水循环冷却系统降低动颚头温度，提高轴承使用寿命。

2、交通行业、中等硬度以上物料的破碎（如鹅卵石）等。

3、选矿行业、铁矿石的细碎。适用于不同行业该机型同比节能降低1-5倍。

工作原理：两块成契形的鄂式夹板，其中一块相对另一块作往复摆动，物料在契形夹板内被破碎。

主要用途：用于坚硬、脆性的动植物药材或非金属材料的破碎。主要特点：在主轴上装有大转动惯量的飞轮，整机运转平稳，能耗低，采用耐磨合金特制的鄂式夹板，提高破碎工作效率。

产品基本信息 产品名称 鄂式破碎机 主要材料 不锈钢 工作能力(kg/h) 60～200 规格型号 PSJB—125 外形尺寸(mm) 0.7×0.5×1.0 重量(kg) 240 电机功率(kw) 3.0

本系列鄂式破碎机（颚式破碎机），具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。鄂式破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门，破碎抗压强度不超过320兆帕的各种物料。

鄂式破碎机用途和使用范围

1、 该系列破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。

2、 该系列破碎机最适宜于破碎抗压强度不高于300MPa（兆帕）的各种软硬矿石，被破碎物料的最大块度不得大于技术参数表所规定。

鄂式破碎机工作原理

该系列破碎机工作方式为曲动挤压型，其工作原理是：电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与其同时物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料，实现批量生产。

主要技术参数：

本系列产品，具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门，破碎抗压强度不超过320兆帕的各种物料。

技术参数：

用途：

该破碎设备用于选矿、建材、采石场和化工等部门破碎抗压强度极限（2000kg/cm )的各种矿石和岩石。

技术参数：

PE系列复摆鄂式破碎机能处理抗压强度不大于250Mpa的矿石或岩石，具有破碎比大、成品粒度均匀、动力消耗低、维修方便等优点。是冶金、矿山、建材、交通、机械等行业理想的破碎设备。

PEX细碎型破碎机是为矿山、交通、建材、采石、水泥等行业提供的新型高效节能破碎设备。具有产量高、破碎比大、出料粒度小、均匀、工作平稳等特点。主要技术参数参见下表：

适用范围

适用于煤炭、电力、化工、建材、地质勘查和医药、教学、科研等行业和部门破碎煤炭、矿石、岩石或其它中等硬度材料。

功能特点

破碎比大，出料粒度可调，实现一段破碎代替多段破碎，应用范围广。

出料粒度均匀，制样速度快，生产效率高。操作简单，运转平稳，粉尘少，振动小，噪声低。

技术参数

工作原理：两块成契形的鄂式夹板，其中一块相对另一块作往复摆动，物料在契形夹板内被破碎。

主要用途：用于坚硬、脆性的动植物药材或非金属材料的破碎。

主要特点：在主轴上装有大转动惯量的飞轮，整机运转平稳，能耗低，采用耐磨合金特制的鄂式夹板，提高破碎工作效率。

技术参数：

鄂式破碎机主要用于对原材料的中碎和细碎，如煤、煤矸石、焦炭、石灰石、硫铁矿、磷矿石等。其破碎方式为曲动挤压式，被破碎物料的最大块度应小于其选用机型号料口尺寸的10―16毫米.

破碎机主要有机体、偏心轴、动鄂、调整装置、传动装置、动力部分等组成。机体采用两种结构形式，一种为整体铸造，另一种采用优质钢板焊接，并由多条加强筋组成整体箱体，偏心轴由优质碳结钢制成，并车制成偏心。两端装有轴承并紧固在机架上，动鄂有整体铸造和焊接结构两种形式。动鄂和机架上固定有一对ZGmn13铸成的齿板。当电机带动皮带轮、并通过偏心轴驱动动鄂进行往返运动时，由齿板将物料压碎达到破碎的目的。

该机型用于各种硬度物料试样的制备。

主要应用在冶金、水泥、煤炭、电力、化工、有色等部门。
密封设计，装有进料、出料斗，出料粒度可调节。
负摆式结构，破碎腔为铸钢材质，使用寿命更长。
适合破碎硬度大的物料。
运行平稳，振动小、噪音低。

主要技术参数

技术参数
